硬件架构

从硬件架构图中可以看出以下特点：

• 每个 CPU 核都包含各自的 local timer，相互独立。

• 每个 local timer 都支持中断的产生，中断类型为 PPI，即 CPU 的私有中断，GIC 负责分发到指定的 CPU，这些中断都可以用来产生系统事件。local timer的中断为以下四种：

     1.Secure Physical Timer event (ID 29，也就是上面device node中的13，29 = 16 + 13)

     2.Non-secure Physical Timer event (ID 30，也就是上面device node中的14，30 = 16 + 14)

     3.Virtual Timer event (ID 27)

     4.Hypervisor Timer event (ID 26)

• 系统中存在一个 always-powered 的域，这个域提供一个 system counter，所有 core 的定时器都是基于这个 system counter 提供的 counter 值，因此理论上所有的 local timer 都是基于同样的时间基准。

• 为什么要强调 system counter 是 always powered，而且要独立出来，这是因为在系统运行期间某些 core 为了节能可能进入睡眠状态，local timer 可能也会因此被关闭，但是系统的时间戳不能丢，以便在特定的时间唤醒 CPU，而且在唤醒之后还能获得正确的时间。同时，system counter 也支持休眠模式，它的休眠不是关闭，而是降频，通常情况下该 timer 的频率是 1~50MHz，假设是以 10MHz 运行，将其降到 1MHz，那么，system counter 每次运行时 counter 不再是加1，而是加 10，这样就不会丢失时间精度。

• system counter 的实现标准为:

     1.至少 56 bits 的宽度。

     2.频率在 1-50MHz。

     3.溢出时间至少在 40 年。

     4.arm 没有对精度做出特别要求，不过最低的建议值为24小时, 误差不超过 10s。

     5.从 0 开始计数，正常情况下每一个时钟脉冲加1，节能模式下除外。

• system counter 可以被所有 core 访问，通过总线地址映射的方式，而 local timer 由对应的 CPU core 访问，访问方式则是通过操作 CP15 协处理器。

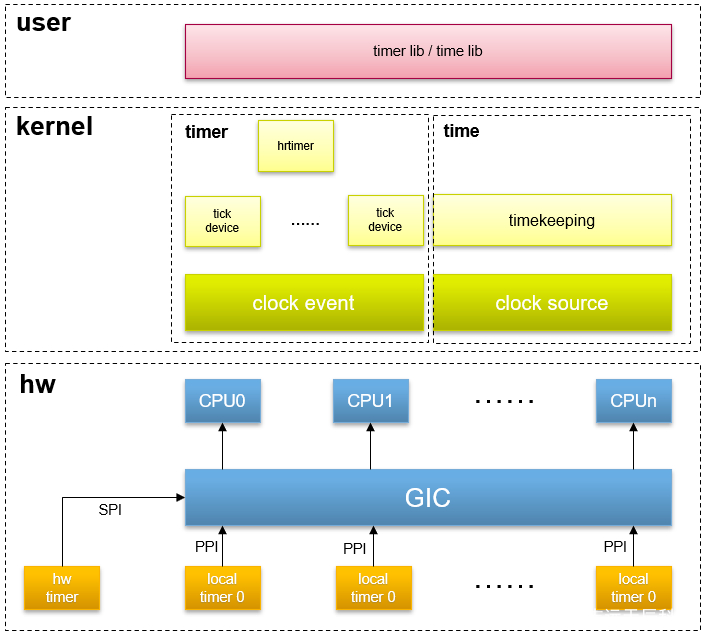

软件架构

编辑搜图

1. 最底层是硬件和驱动层，每个cpu core都有自己的cpu local timer，此外SOC内部肯定会有一个用于全局的global counter。

2. 中间层是linux内核层，内核抽象出了时钟源(clocksource), 时钟事件设备(clock_event_device), tick设备(tick_device)用于时间管理。分为左右两部分:

• 右边实现计时功能。linux内核有各种time line, 包括real time clock, monotonic clock, monotonic raw clock等。clocksource提供了一个单调增加的计时器产生tick，为timeline提供时钟源。timekeeper是内核提供时间服务的基础模块，负责选择并维护最优的clocksource。

• 左边实现定时功能。clock event管理可产生event或是触发中断的定时器，(一般而言，每个CPU形成自己的一个小系统，也就要管理自己的clock event。）tick device是基于clock event设备进行工作的，cpu管理自己的调度、进程统计等是基于tick设备的。低精度timer和高精度timer都是基于tick device生成的定时器设备，关于它们的事件和周期信号的关系在上面的图中有一个大体的介绍。

1. 最上层是linux应用层。基于timekeeping设备的是时间管理的库time lib，基于定时器设备的是定时管理的库timer lib。

数据结构

• clocksource：来自系统计时的需求，换句话说系统需要知道现在是xx年xx月xx日xx时xx分xx秒xx纳秒。

local timer 的 clocksource 相关的配置信息：

static struct clocksource clocksource_counter = { .name = "arch_sys_counter", .rating = 400, .read = arch_counter_read, .mask = CLOCKSOURCE_MASK(56), .flags = CLOCK_SOURCE_IS_CONTINUOUS,};1.2.3.4.5.6.7.

• clock_event_device：来自系统定时的需求（即 timer）。即从当前时间点开始，到xxx纳秒之后通知我做某些事情。

local timer 的 clock_event_device 相关的配置信息：

static void __arch_timer_setup(unsigned type,          struct clock_event_device *clk){ clk->features = CLOCK_EVT_FEAT_ONESHOT; if (type == ARCH_TIMER_TYPE_CP15) {  if (arch_timer_c3stop)   clk->features |= CLOCK_EVT_FEAT_C3STOP;  clk->name = "arch_sys_timer";  clk->rating = 450;  clk->cpumask = cpumask_of(smp_processor_id());  clk->irq = arch_timer_ppi[arch_timer_uses_ppi];  switch (arch_timer_uses_ppi) {    ......
  case ARCH_TIMER_PHYS_NONSECURE_PPI:  case ARCH_TIMER_HYP_PPI:   clk->set_state_shutdown = arch_timer_shutdown_phys;   clk->set_state_oneshot_stopped = arch_timer_shutdown_phys;   clk->set_next_event = arch_timer_set_next_event_phys;   break;  default:   BUG();  }}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.

system counter 的 clock_event_device 相关的配置信息如下所示，充当硬件timer，当CPU进入idle后用来唤醒CPU。

static struct clock_event_device clockevent_sysctr = { .name   = "i.MX system counter timer", .features  = CLOCK_EVT_FEAT_ONESHOT | CLOCK_EVT_FEAT_DYNIRQ, .set_state_oneshot = sysctr_set_state_oneshot, .set_next_event  = sysctr_set_next_event, .set_state_shutdown = sysctr_set_state_shutdown, .rating   = 200,};1.2.3.4.5.6.7.8.

• tick_device 是 clock_event_device 的子类。

struct tick_device { struct clock_event_device *evtdev; enum tick_device_mode mode;};1.2.3.4.

tick device的工作模式定义如下：

enum tick_device_mode {    TICKDEV_MODE_PERIODIC,    TICKDEV_MODE_ONESHOT,};1.2.3.4.

static struct tick_device tick_broadcast_device;1.

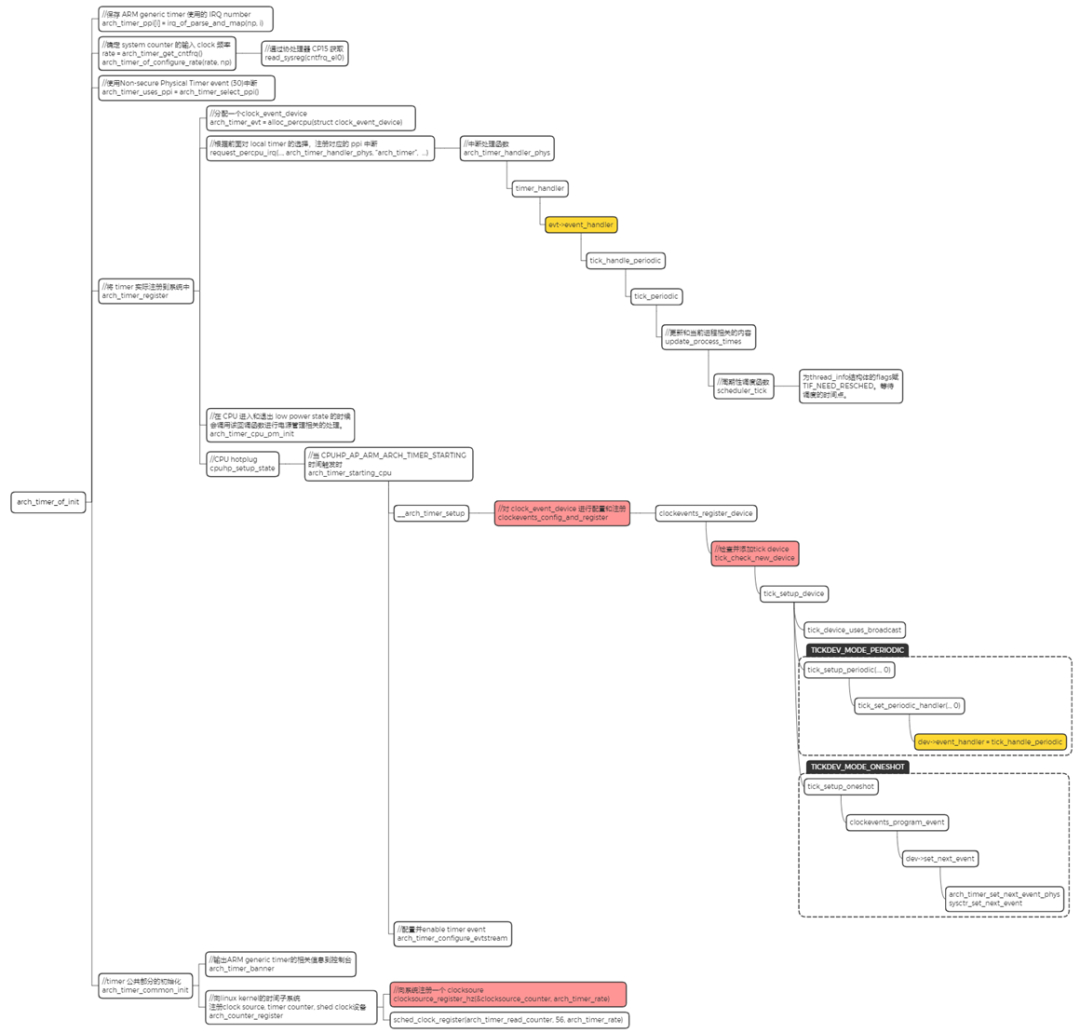

local timer 驱动

编辑搜图

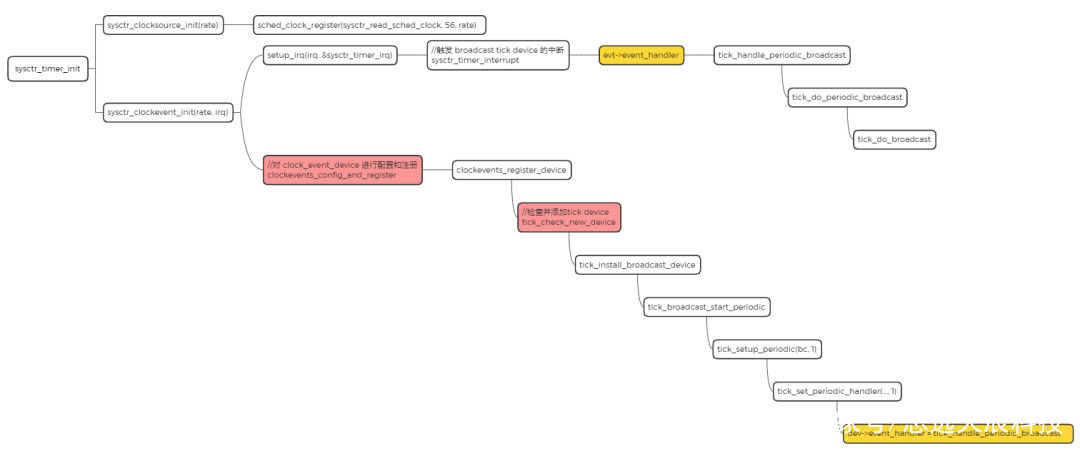

system counter 驱动

system counter 驱动

当没有进程调度到该 CPU 上执行的时候，swapper进程会将该 CPU 推入到 idle 状态。当 CPU 睡的时候，有可能会关闭 local timer 硬件。这就会导致 local timer 将无法唤醒 CPU。

为了在 CPU 进入 idle 后还能被唤醒，有两种方案，一种是通过hrtimer的软件方案，还有一种是硬件方案。这里只讲述硬件方案，一般采用 alway-on 的硬件 timer 作为唤醒源，它不属于任何 CPU，使用 SPI 类型的中断来唤醒 CPU，处理软件 timer。

编辑搜图
